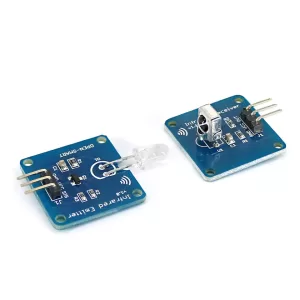

Module NE555 Émetteur-récepteur Infrarouge 38 kHz- OPEN-SMART

Ce module infrarouge OPEN-SMART est conçu pour des projets nécessitant une communication IR fiable entre un émetteur et un récepteur.

Avec sa configuration simple et son efficacité, il est parfait pour les projets électroniques, tels que la détection d’objets, les barrières de sécurité ou les télécommandes infrarouges.

Le module émetteur est basé sur le module émetteur infrarouge NE555. Carte de circuit de transport 38 kHz produite par le NE555, pas de broches PWM MCU pour réduire le code correspondant, réduisant la charge sur la broche MCU.SIG du module est élevée, le module enverra un signal infrarouge de 38 kHz, la broche SIG est faible, le module cessera d’envoyer des signaux infrarouges. Le module récepteur infrarouge basé sur la tête de récepteur infrarouge intégrée. Le module récepteur infrarouge et le module émetteur peuvent compléter la télécommande infrarouge avec le programme codec. Il peut recevoir le signal infrarouge modulé de 38 kHz envoyé par le module émetteur infrarouge et le décrocher au niveau logique, c’est-à-dire quand il reçoit le signal infrarouge modulé, il en sortira un.
impulsion négative et retour à la normale (haut niveau). Le module récepteur infrarouge et le module émetteur peuvent compléter la télécommande infrarouge avec le programme codec.
Module émetteur infrarouge :
Tension de fonctionnement : 4,5-5,5 V CC.
Courant de fonctionnement : 50 mA (max).
Angle d’émission : 45 degrés.
Courant de broche SIG : élevé 0,4 mA (max), faible niveau 1,4 mA (max).
Vous pouvez régler manuellement la direction du tube de lancement selon les exigences d’application.
Module récepteur infrarouge :
Tension de fonctionnement : 3,0 – 5,5 V CC.
Courant de fonctionnement : 2 mA (max).
Angle de réception : 90 degrés.
Dimensions : 2,4 x 2,4 cm.
Remarque :
Les mesures étant prises à la main, les tailles indiquées peuvent varier de 1 à 3 mm. Merci de ne commander que si vous acceptez cette marge d’erreur.
La couleur de l’article peut varier de celle de la photo, en fonction des paramètres d’affichage et de luminosité de votre ordinateur.

Contenu :
1 module émetteur infrarouge.
1 module récepteur infrarouge.

Caractéristiques principales :

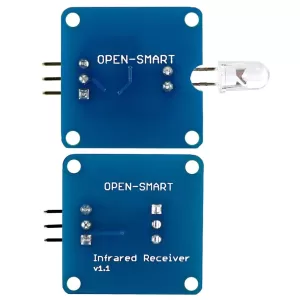

– Type : Module émetteur (v1.0) et récepteur (v1.1) infrarouge.
– Interface : Signal numérique.
– Tension d’alimentation : 3.3V ~ 5V.
– Portée : Jusqu’à 50 cm.
– Dimensions : 3 cm x 3 cm (chaque module).
– Applications : Barrières infrarouges, télécommandes IR, détection d’objets.
– Compatibilité : Compatible avec Arduino, Raspberry Pi et autres microcontrôleurs.

Avantages :
– Design compact et facile à utiliser.
– Réponse rapide et fiable.
– Facile à intégrer dans des systèmes électroniques.
